無(wú)機(jī)涂料的反應(yīng)原理主要基于其成分中的無(wú)機(jī)黏結(jié)劑（如硅酸鹽、硅酸鉀、硅溶膠等）與空氣中的二氧化碳、水分發(fā)生的化學(xué)反應(yīng)，形成穩(wěn)定的涂層結(jié)構(gòu)。以下是具體反應(yīng)機(jī)制和關(guān)鍵要點(diǎn)：

　　一、核心反應(yīng)原理：礦物石化反應(yīng)（碳酸化反應(yīng)）

　　無(wú)機(jī)涂料的成膜過(guò)程是一種化學(xué)結(jié)合過(guò)程，而非傳統(tǒng)有機(jī)涂料的物理成膜(如樹(shù)脂溶劑揮發(fā)固化)。以硅酸鹽類(lèi)無(wú)機(jī)涂料為例，其反應(yīng)原理如下：

　　1.基材表面的堿性環(huán)境

　　無(wú)機(jī)涂料通常用于水泥、石灰等堿性基材(pH≥10)。施工時(shí)，涂料中的 ** 水溶性硅酸鹽(如硅酸鈉、硅酸鉀)** 以水溶液形式滲透到基材孔隙中。

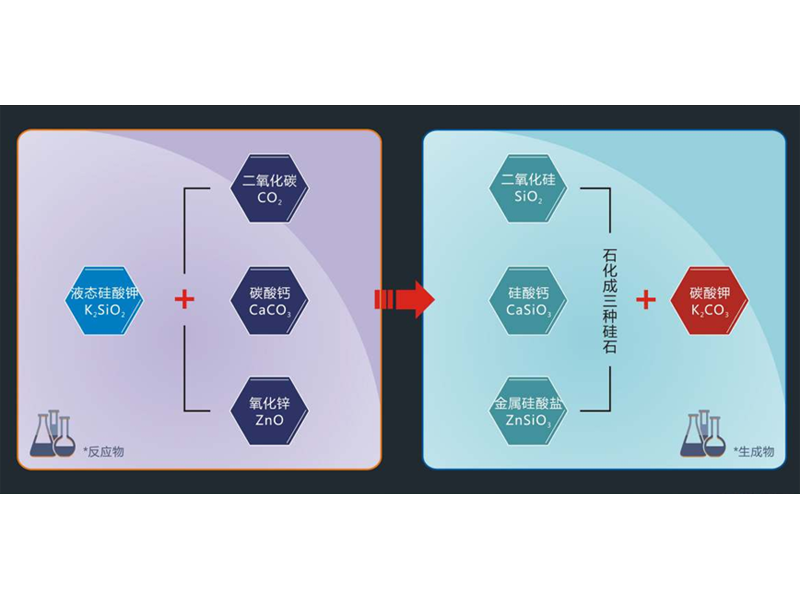

　　2.與二氧化碳的反應(yīng)（碳酸化）

　　涂料中的硅酸鹽與空氣中的二氧化碳（CO?）和水分（H?O）發(fā)生化學(xué)反應(yīng)，生成不溶性的硅酸鈣（或硅酸鉀）凝膠和碳酸鈣(CaCO?)

　　生成的硅酸凝膠會(huì)緊密填充基材孔隙，形成堅(jiān)固的礦物涂層，與基材化學(xué)結(jié)合為一體，附著力極強(qiáng)。

　　碳酸鈣作為副產(chǎn)物，進(jìn)一步增強(qiáng)涂層的硬度和穩(wěn)定性。

　　3.持續(xù)固化與強(qiáng)度提升

　　反應(yīng)過(guò)程隨時(shí)間逐步進(jìn)行，涂層會(huì)持續(xù)硬化，耐水性、耐洗刷性等性能隨碳酸化程度加深而增強(qiáng)(通常需 28 天以上完全固化)。

　　二、關(guān)鍵特性與反應(yīng)影響因素

　　1.與基材的 “同質(zhì)性”

　　無(wú)機(jī)涂料通過(guò)化學(xué)反應(yīng)與基材形成礦物共同體，而非簡(jiǎn)單附著，因此：

　　抗裂性強(qiáng)：隨基材熱脹冷縮不易開(kāi)裂;

　　透氣性好：基材內(nèi)部水分可通過(guò)涂層孔隙揮發(fā)，避免起泡剝落。

　　2.堿性環(huán)境的必要性

　　反應(yīng)依賴(lài)基材的堿性(pH≥10)，若基材堿性不足(如老舊墻面)，需預(yù)先用堿性底涂處理，否則涂料無(wú)法有效固化。

　　3.固化速度的影響因素

　　濕度：濕度適中(50%~70%)有利于 CO?溶解和擴(kuò)散，加速反應(yīng);極端干燥或潮濕環(huán)境會(huì)延緩固化。

　　溫度：低溫(<5℃)會(huì)抑制化學(xué)反應(yīng)，施工需在適宜溫度下進(jìn)行。

　　涂層厚度：過(guò)厚的涂層可能導(dǎo)致內(nèi)部反應(yīng)不充分，影響整體性能。

　　三、與有機(jī)涂料的原理對(duì)比

　　四、應(yīng)用場(chǎng)景與注意事項(xiàng)

　　1.適用基材

　　水泥、混凝土、磚墻、石灰砂漿等堿性基材;

　　不適合金屬、木材等非堿性表面(需特殊處理)。

　　2.施工要點(diǎn)

　　基材需清潔、干燥、堅(jiān)固，pH≥10;

　　避免在雨天或高溫強(qiáng)光下施工，以免影響反應(yīng)進(jìn)程;

　　通常需配套堿性底涂，增強(qiáng)附著力。

　　3.維護(hù)優(yōu)勢(shì)

　　舊涂層可直接翻新，無(wú)需完全鏟除(化學(xué)結(jié)合層與新涂層兼容)。
